PENGERTIAN DASAR DAN SIMBOL FLOWCHART

Pengenalan Flowchart

Flowchart merupakan gambar atau bagan yang memperlihatkan urutan dan hubungan antar proses beserta instruksinya. Gambaran ini dinyatakan dengan simbol. Dengan demikian setiap simbol menggambarkan proses tertentu. Sedangkan hubungan antar proses digambarkan dengan garis penghubung.

Flowchart ini merupakan langkah awal pembuatan program. Dengan adanya flowchart urutan poses kegiatan menjadi lebih jelas. Jika ada penambahan proses maka dapat dilakukan lebih mudah. Setelah flowchart selesai disusun, selanjutnya pemrogram (programmer) menerjemahkannya ke bentuk program dengan bahsa pemrograman.

Simbol-simbol flowchart

Flowchart disusun dengan simbol-simbol. Simbol ini dipakai sebagai alat bantu menggambarkan proses di dalam program. Simbol-simbol yang dipakai antara lain :

Flow Direction symbol

Yaitu simbol yang digunakan untuk menghubungkan antara simbol yang satu dengan simbol yang lain. Simbol ini disebut juga connecting line.



Terminator Symbol


Yaitu simbol untuk permulaan (start) atau akhir (stop) dari suatu kegiatan

Connector Symbol

Yaitu simbol untuk keluar – masuk atau penyambungan proses dalam lembar / halaman yang sama.

Connector Symbol


Yaitu simbol untuk keluar – masuk atau penyambungan proses pada lembar / halaman yang berbeda.

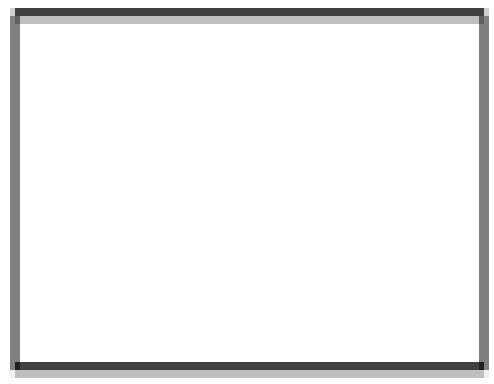

Processing Symbol

Simbol yang menunjukkan pengolahan yang dilakukan oleh komputer

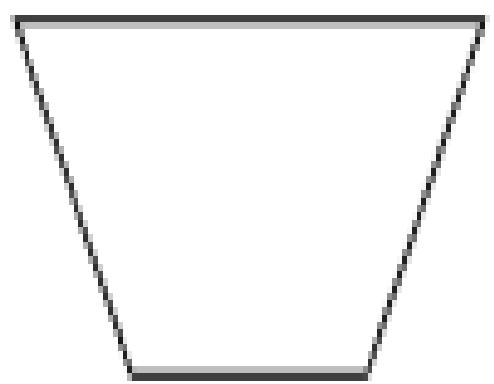

Simbol Manual Operation

Simbol yang menunjukkan pengolahan yang tidak dilakukan oleh komputer

Simbol Decision

Simbol pemilihan proses berdasarkan kondisi yang ada.



Simbol Input-Output


Simbol yang menyatakan proses input dan output tanpa tergantung dengan jenis peralatannya

Simbol Manual Input

Simbol untuk pemasukan data secara manual on-line keyboard

Simbol Preparation



Simbol untuk mempersiapkan penyimpanan yang akan digunakan sebagai tempat pengolahan di dalam storage.

Simbol Predefine Proses

Simbol untuk pelaksanaan suatu bagian (sub-program)/prosedure

Simbol Display

Simbol yang menyatakan peralatan output yang digunakan yaitu layar, plotter, printer dan sebagainya.

Simbol disk and On-line Storage

Simbol yang menyatakan input yang berasal dari disk atau disimpan ke disk.

Simbol magnetik tape Unit


Simbol yang menyatakan input berasal dari pita magnetik atau output disimpan ke pita magnetik.



Simbol Punch Card


Simbol yang menyatakan bahwa input berasal dari kartu atau output ditulis ke kartu

Simbol Dokumen


Simbol yang menyatakan input berasal dari dokumen dalam bentuk  kertas atau output dicetak ke kertas.

Kaidah-kaidah pembuatan Flowchart

Dalam pembuatan flowchart tidak ada rumus atau patokan yang bersifat mutlak. Karena flowchart merupakan gambaran hasil pemikiran dalam menganalisa suatu masalah dengan komputer. Sehingga flowchart yang dihasilkan dapat bervariasi antara satu pemrogram dengan pemrogram lainnya.

Namun secara garis besar, setiap pengolahan selalu terdiri dari tiga bagian utama, yaitu;

¨       Input berupa bahan mentah

¨       Proses pengolahan

¨       Output berupa bahan jadi.

Untuk pengolahan data dengan komputer, dapat dirangkum urutan dasar untuk pemecahan suatu masalah, yaitu;

q   START: berisi instruksi untuk persiapan perlatan yang diperlukan sebelum menangani pemecahan masalah.

q   READ: berisi instruksi untuk membaca data dari suatu peralatan input.

q   PROCESS: berisi kegiatan yang berkaitan dengan pemecahan persoalan sesuai dengan data yang dibaca.

q   WRITE: berisi instruksi untuk merekam hasil kegiatan ke perlatan output.

q   END: mengakhiri kegiatan pengolahan

Gambar berikut memperlihatkan flowchart dari kegiatan dasar diatas.

Dari gambar flowchart di atas terlihat bahwa suatu flowchart harus terdapat proses persiapan dan proses akhir. Dan yang menjadi topik dalam pembahasan ini adalah tahap proses. Karena kegiatan ini banyak mengandung variasi sesuai dengan kompleksitas masalah yang akan dipecahkan. Walaupun tidak ada kaidah-kaidah yang baku dalam penyusunan flowchart, namun ada beberapa anjuran yaitu:

§  Hindari pengulangan proses yang tidak perlu dan logika yang berbelit sehingga jalannya proses menjadi singkat

§  Penggambaran flowchart yang simetris dengan arah yang jelas.

§  Sebuah flowchart diawali dari satu titik START dan diakhiri dengan END.

Operator

1. Operator Numerik                                                           2. Operator Hubungan

+	Penjumlahan		=	Sama dengan
-	Pengurangan		#	Tidak sama dengan
*	Perkalian		<	Lebih kecil
/	Pembagian		>	Lebih Besar
^	Pangkat		<=	Lebih kecil sama dengan
sqrt	Akar pangkat dua		>=	Lebih besar sama dengan

3. Operator Logika

AND	Logika DAN
OR	Logika ATAU
NOT	Logika LAWAN

STRUKTUR KEPUTUSAN

            Struktur keputusan adalah struktur program yang melakukan proses pengujian untuk mengambil suatu keputusan apakah suatu baris atau blok instruksi akan diproses atau tidak. Pengujian kondisi ini dilakukan untuk memilih salah satu dari beberapa alternatif yang tersedia.

            Syarat dalam dunia pemrograman adalah sebuah pernyataan Boolean,yang dapat bernilai benar (true) arau salah (false). Biasanya sebuah syarat terdiri dari operand-operand yang dihubungkan dengan operator logika. Yaitu: =, <>, >, <, >=, <=, and (dan) dan or (atau).



I. Hubungan Antar Kondisi

1. Hubungan DAN

            Merupakan hubungan antar kondisi yang mensyaratkan kedua kondisi terpenuhi.

            Contoh:

            Untuk menentukan penerimaan calon pegawai ditentukan criteria sebagai:

            - umur dibawah 30 tahun, dan

-          nilai test lebih besar dari 60



Untuk pegawai yang telah menikah mendapat tunjangan isteri. Besarnya tunjangan isteri ditentukan berdasarkan masa kerja. Untuk masa kerja kurang dari tiga tahun mendapat tunjangan sebesar 3% dari gaji pokok, sedangkan masa kerja sama dengan atau lebih besar tiga tahun mendapat tunjangan sebesar 6% dari gaji pokok.

2. Hubungan ATAU

            Merupakan hubungan antar kondisi yang mensyaratkan hanya salah satu kondisi yang terpenuhi.

Contoh:

Tunjungan pensiun diberikan kepada pegawai yang berusia lebih dari 60 tahun. Untuk pegawai uang mempunyai masa kerja lebih dari 25 tahun juga mendapat tunjangan tersebut.

YA

          TIDAK
